[1:12] Liebherr 974B Litronic im Eigenbau
Hallo zusammen.
Nach langer Pause, eigentlich zu lang
geht`s nun weiter.
Nach Sinsheim, wo ich Daniel und Reinhard endlich mal persönlich getroffen habe, sowie ein paar andere ( Silvano, Dirk, Bernd usw) und mir einige Anregungen geholt habe, werde ich nun meinen Drehkranz abändern.
Ich werde ihn auf der Grundlage von Reinhard`s Drehkranz aufbauen, dessen Drehkranz mich mehr als begeistert hat.
Dafür gibt es von mir:
Das Ding ist ein Monster, aber total klasse und sehr sehr stabil aufgebaut.
Auch der Zylinder, der er baut ist ne Wucht.
Ich hoffe, ich bekomme ne Zeichnung von nem A-Bock des Liebherr, ich habe schon ein paar von euch darauf angesprochen, auch die Pistenraupe, der aber wohl irgendwie verschollen ist, jedenfalls meldet er sich nicht, schade.
Egal, ich mache einfach mal weiter.
Ich werde dann bald mal ne Zeichnung hier reinstellen, von meinem Drehkranz.
Bis dahin mal Grüße an alle die ich jetzt persönlich kenne.
Joerg
Nach langer Pause, eigentlich zu lang
geht`s nun weiter.Nach Sinsheim, wo ich Daniel und Reinhard endlich mal persönlich getroffen habe, sowie ein paar andere ( Silvano, Dirk, Bernd usw) und mir einige Anregungen geholt habe, werde ich nun meinen Drehkranz abändern.
Ich werde ihn auf der Grundlage von Reinhard`s Drehkranz aufbauen, dessen Drehkranz mich mehr als begeistert hat.
Dafür gibt es von mir:
Das Ding ist ein Monster, aber total klasse und sehr sehr stabil aufgebaut.
Auch der Zylinder, der er baut ist ne Wucht.
Ich hoffe, ich bekomme ne Zeichnung von nem A-Bock des Liebherr, ich habe schon ein paar von euch darauf angesprochen, auch die Pistenraupe, der aber wohl irgendwie verschollen ist, jedenfalls meldet er sich nicht, schade.
Egal, ich mache einfach mal weiter.
Ich werde dann bald mal ne Zeichnung hier reinstellen, von meinem Drehkranz.
Bis dahin mal Grüße an alle die ich jetzt persönlich kenne.
Joerg
Salve...
kuckst Du A-Bock.....
kuckst Du A-Bock.....
Hallo zusammen.
Es geht wieder weiter.
Also nach dem Treffen mit Reinhard, habe ich mich aufgemacht, und begonnen mit dem anpassen, der Zeichnung von Reinhard, an meinen Maßstab.
Der Drehkranz der daraus geworden ist ja, ziemlich geil. Für die Konstruktion gibt es dafür von mir
an Reinhard.
Also dann nachdem die Zeichnunge fertig waren, rauf auf die Drehe und losgelegt, aber schaut selbst.

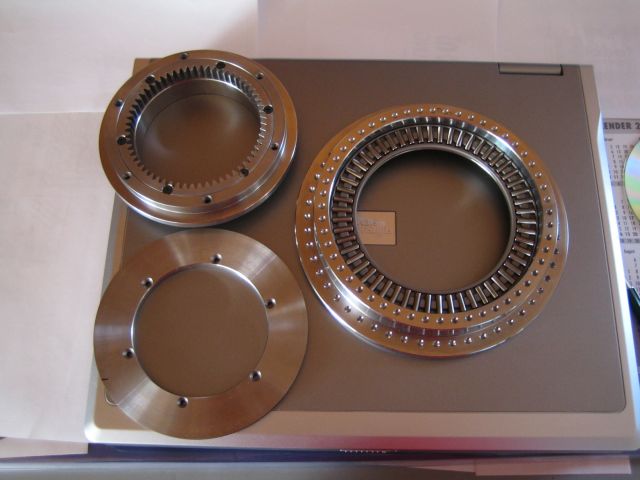

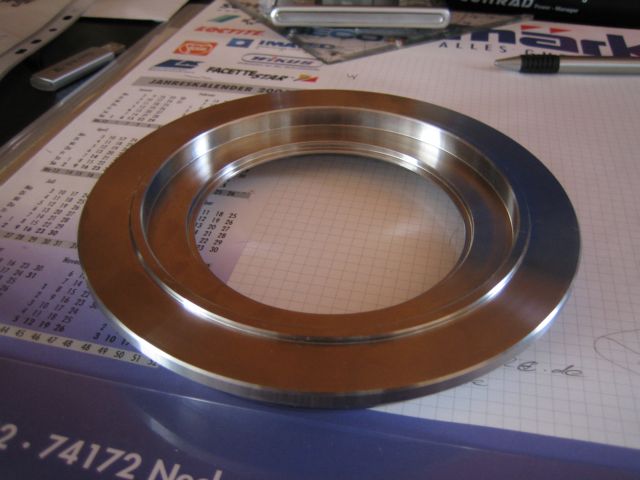

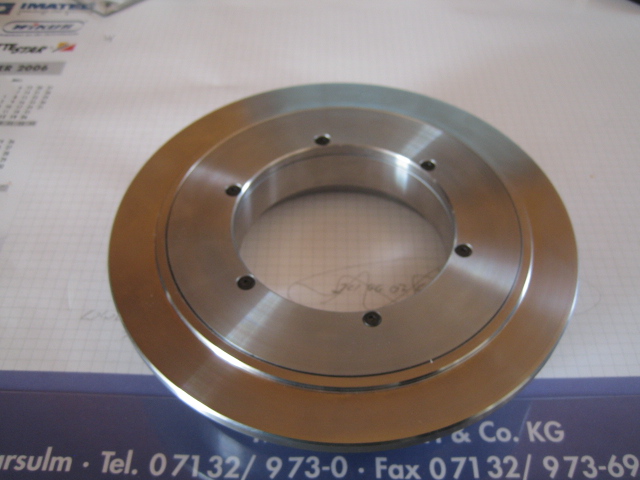

Dann noch schnell den Rest dazu gedreht und dann schaut es so aus.
Und montiert dann so
Was meint Ihr dazu??????
Das Spiel in Axialrichtung läßt sich per Anpressung der Druckscheibe anpassen und die Zentrierung vom Rundlauf wird innen hergestellt.
Hier muss ich aber noch ein wenig nacharbeiten, leider.
Habe wohl nicht sauber genug da gearbeitet.
Jetzt laßt mal was hören und bewertet das Ding.
Nochmal besten Dank an Reinhard, der das Ding entwicklet hat.
Frohe Ostern euch allen.
Gruß Joerg
Es geht wieder weiter.
Also nach dem Treffen mit Reinhard, habe ich mich aufgemacht, und begonnen mit dem anpassen, der Zeichnung von Reinhard, an meinen Maßstab.
Der Drehkranz der daraus geworden ist ja, ziemlich geil. Für die Konstruktion gibt es dafür von mir
an Reinhard.Also dann nachdem die Zeichnunge fertig waren, rauf auf die Drehe und losgelegt, aber schaut selbst.
Dann noch schnell den Rest dazu gedreht und dann schaut es so aus.
Und montiert dann so
Was meint Ihr dazu??????
Das Spiel in Axialrichtung läßt sich per Anpressung der Druckscheibe anpassen und die Zentrierung vom Rundlauf wird innen hergestellt.
Hier muss ich aber noch ein wenig nacharbeiten, leider.
Habe wohl nicht sauber genug da gearbeitet.
Jetzt laßt mal was hören und bewertet das Ding.
Nochmal besten Dank an Reinhard, der das Ding entwicklet hat.
Frohe Ostern euch allen.
Gruß Joerg
So hallo Zusammen.
Es gibt wieder Neuigkeiten zu vermelden.
Nachdem mir Jo weitergeholfen hat, habe ich aus der Zeichnung nun meine Teile Laserschneiden lassen.
Diese sind dann diese Woche fertig geworten und sehen brilliant aus
Dann kam gestern das Paket von Mädler und von Wilms und nun kann es weitergehen.
Es werden wohl als erstes die Drehbühne fertig mit dem Motor zum schwenken, dann die Zylinder und am Schluss der A-Bock.
Die Bilder folgen demnächst, bin noch net dazugekommen, welche zu machen.
Wünsche euch nen guten 1 Mai
Grüße Joerg
Es gibt wieder Neuigkeiten zu vermelden.
Nachdem mir Jo weitergeholfen hat, habe ich aus der Zeichnung nun meine Teile Laserschneiden lassen.
Diese sind dann diese Woche fertig geworten und sehen brilliant aus
Dann kam gestern das Paket von Mädler und von Wilms und nun kann es weitergehen.
Es werden wohl als erstes die Drehbühne fertig mit dem Motor zum schwenken, dann die Zylinder und am Schluss der A-Bock.
Die Bilder folgen demnächst, bin noch net dazugekommen, welche zu machen.
Wünsche euch nen guten 1 Mai
Grüße Joerg
Hallo Joerg
Schönes teil wa du da baust hast ja schon richtig was geschaft.
Ja reinhards drehkranz ist super stabiel (die bauweise)
der wird dir nie kaputt gehen.zu spiel auch ein orginal hat leicht luft drinn im drehkranz.
will jetzt kein mies macher sein mir ist nur so aufgefallen das es von und hinten bei den tragrollen recht große lücken sind, sind acht rollen richtig?
noch mal zu die verstell pumpen hat dich der aufwand abgeschreckt?
Gruß Jürgen
Schönes teil wa du da baust hast ja schon richtig was geschaft.
Ja reinhards drehkranz ist super stabiel (die bauweise)
der wird dir nie kaputt gehen.zu spiel auch ein orginal hat leicht luft drinn im drehkranz.will jetzt kein mies macher sein mir ist nur so aufgefallen das es von und hinten bei den tragrollen recht große lücken sind, sind acht rollen richtig?
noch mal zu die verstell pumpen hat dich der aufwand abgeschreckt?
Gruß Jürgen
Hallo zusammen.
Jetzt gibt es wieder nen Bericht zum Liebherr.

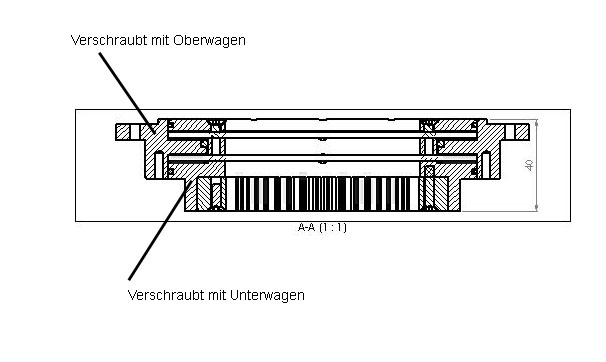

Also nachdem ich den Drehkranz nun gezeichnet habe, schaut er so aus.
->
Soweit die Theorie.

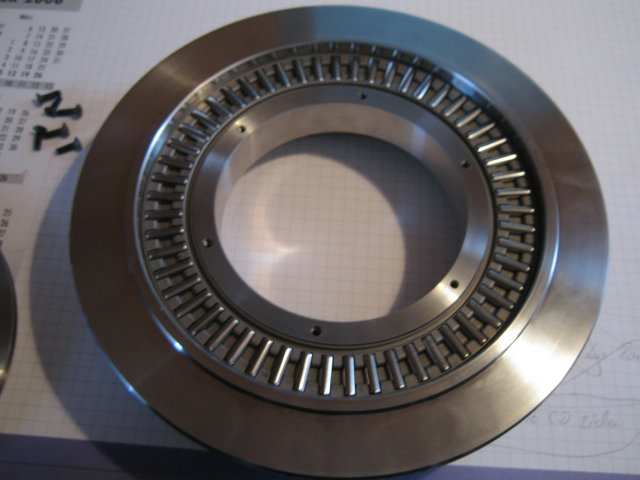

Jetzt schaut es in der Praxis so aus
Wie findet Ihr das??
Die Bohrungen sind bisher leider nur zentriert, kam noch net zum Bohren.
Sind aber nur 104 Bohrungen mir D4, und es kommen Sechskant Schrauben rein.
Dann bekam ich noch die Teile vom Lasern, die mir als Zeichnung freundlich von Jo ( Danke nochmal) zu Verfügung gestellt wurden.
Leider sind sie noch nicht verschweißt und eingebaut, da ich erst den Drehkranz fertigmachen will.
Der Zahnkranz ist von Mädler mit Modul 1,5 und das Antriebsritzel kommt auch von dort.
Wer weiß wo ich ein kleines gutes und vor allem günstiges Schneckegetriebe für den Antrieb dazu herbekommen kann???

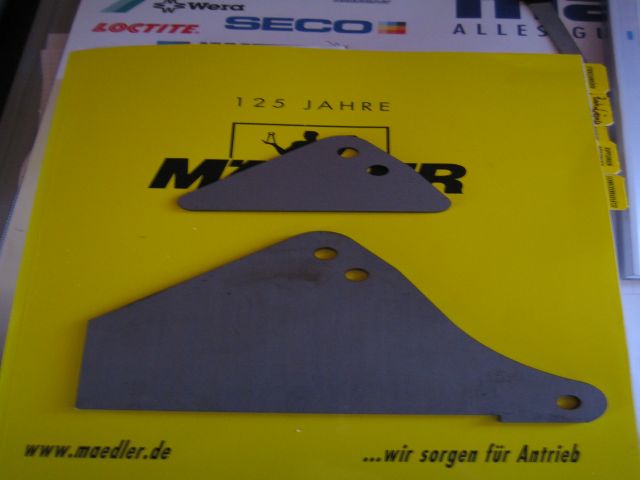

Und hier das Bild der Laserteile.
Wer mehr Details wissen will, soll sich melden.
Größe von Joerg an alle.
Jetzt gibt es wieder nen Bericht zum Liebherr.
Also nachdem ich den Drehkranz nun gezeichnet habe, schaut er so aus.
->
Soweit die Theorie.
Jetzt schaut es in der Praxis so aus
Wie findet Ihr das??
Die Bohrungen sind bisher leider nur zentriert, kam noch net zum Bohren.
Sind aber nur 104 Bohrungen mir D4, und es kommen Sechskant Schrauben rein.
Dann bekam ich noch die Teile vom Lasern, die mir als Zeichnung freundlich von Jo ( Danke nochmal) zu Verfügung gestellt wurden.
Leider sind sie noch nicht verschweißt und eingebaut, da ich erst den Drehkranz fertigmachen will.
Der Zahnkranz ist von Mädler mit Modul 1,5 und das Antriebsritzel kommt auch von dort.
Wer weiß wo ich ein kleines gutes und vor allem günstiges Schneckegetriebe für den Antrieb dazu herbekommen kann???
Und hier das Bild der Laserteile.
Wer mehr Details wissen will, soll sich melden.
Größe von Joerg an alle.
na da hast du dir aber ein geilen bagger gebaut!
was ist mit deinen bilder von deien ventilen
mit was für motoren wilst du deine ketten antreiben?
gruß tristan
was ist mit deinen bilder von deien ventilen
mit was für motoren wilst du deine ketten antreiben?
gruß tristan
Hallo
zu dein schnitt des drehkranze da bin ich doch ein wenig
ich sehe das das teil ausen zwei mal abgesetzt ist und hat die vielen bohrungen wo ich doch ins schleudern komme was dreht sich mit dem oberwagen (wo wird er verschraubt? und was ist mit dem unterwagen fest?ich denk mal das das teil mit dem zahnkranz mit dem unterwagen fest ist! nur mal der nach frage
wenn ja wie wirds verschraubt?
Gruß Jürgen
zu dein schnitt des drehkranze da bin ich doch ein wenig
ich sehe das das teil ausen zwei mal abgesetzt ist und hat die vielen bohrungen wo ich doch ins schleudern komme was dreht sich mit dem oberwagen (wo wird er verschraubt? und was ist mit dem unterwagen fest?ich denk mal das das teil mit dem zahnkranz mit dem unterwagen fest ist! nur mal der nach frage
wenn ja wie wirds verschraubt?Gruß Jürgen
'Hi Jürgen
Ich hoffe es ist jetzt verständlicher
Gruß Joerg
Ich hoffe es ist jetzt verständlicher
Gruß Joerg
Hallo zusammen.
Ich will mal versuchen die Frange von Tristan zu beantworten:
Also
Bilder von Ventilen -> Gibt es noch nicht, da sie sich noch in der Konstruktion befinden.
Der Antrieb der Ketten erfolgt mit zwei Motoren, die aus je aus einem 12V Akkuschrauber heraustransplantiert wurden.
Sie besitzten ein Planetengetriebe, das direkt angeflanscht ist, sowie ne Rutschkupplung, damit nichts "kaputt" gehen kann.
Vor dort aus erfolgt der Kraftfluß über eine Kardanverbindung in die Seitenschiffe.
Von dort wird die Kraft über eine Rollenketten in das selbstgebaute Planetengetriebe geleitet, welches die Turasse antreibt.
Ist also ganz einfach!!
Der Antrieb ist bisher stark genug um den Bagger auf den Ketten ( noch immer ohne Bodenplatten, ich weiß
) fahren zu lassen.
Der Bagger wiegt bisher auch ca. 25-30 kg, und wird ja noch schwerer.
Wie eingie sicher schon gelesen haben, entstehen gerade in Zusammenarbeit mit einem Kollegen hier im Forum unsere Ventile.
Mal sehen was sich daraus entwicklet.
Ich werde jetzt mal in die Heia gehen, war heute sehr streßig.
Wenn einer was zu Ventilen weiß, vorallem Materialpaarungen und Oberflächenbehandlungen, darf er bzw soll er sich mal melden.
Weitere Bilder zur Drehbühne, der Drehdurchführung die abgeändert werden muss und so weiter werden demnächst wieder folgen
Bis dann
Joerg
Ich will mal versuchen die Frange von Tristan zu beantworten:
Also
Bilder von Ventilen -> Gibt es noch nicht, da sie sich noch in der Konstruktion befinden.
Der Antrieb der Ketten erfolgt mit zwei Motoren, die aus je aus einem 12V Akkuschrauber heraustransplantiert wurden.
Sie besitzten ein Planetengetriebe, das direkt angeflanscht ist, sowie ne Rutschkupplung, damit nichts "kaputt" gehen kann.
Vor dort aus erfolgt der Kraftfluß über eine Kardanverbindung in die Seitenschiffe.
Von dort wird die Kraft über eine Rollenketten in das selbstgebaute Planetengetriebe geleitet, welches die Turasse antreibt.
Ist also ganz einfach!!
Der Antrieb ist bisher stark genug um den Bagger auf den Ketten ( noch immer ohne Bodenplatten, ich weiß
) fahren zu lassen.Der Bagger wiegt bisher auch ca. 25-30 kg, und wird ja noch schwerer.
Wie eingie sicher schon gelesen haben, entstehen gerade in Zusammenarbeit mit einem Kollegen hier im Forum unsere Ventile.
Mal sehen was sich daraus entwicklet.
Ich werde jetzt mal in die Heia gehen, war heute sehr streßig.
Wenn einer was zu Ventilen weiß, vorallem Materialpaarungen und Oberflächenbehandlungen, darf er bzw soll er sich mal melden.
Weitere Bilder zur Drehbühne, der Drehdurchführung die abgeändert werden muss und so weiter werden demnächst wieder folgen
Bis dann
Joerg
Hallo zusammen
Wollte mich mal wieder hier zeigenund sagen ich lebe noch, naja zumindest online ist es wieder ok.
Nachdem mich die Telekom hat lange hängen lassen, kann ich wieder online gehen, jupiiee
Die neuen Bilder vom Drehkranz stelle ich bald rein, nachdem er jetzt fertig montiert ist.
Der A-Bock ist beim schweißen und sollte auch bald mal fertig, wenn der Schweißer mal los legt ( baggerbaer leg los).
Freue mich auch Meldungen.
Grüße Joerg
PS: Leider werde ich am Forumstreffen nicht dabei sein können.
Wollte mich mal wieder hier zeigenund sagen ich lebe noch, naja zumindest online ist es wieder ok.
Nachdem mich die Telekom hat lange hängen lassen, kann ich wieder online gehen, jupiiee
Die neuen Bilder vom Drehkranz stelle ich bald rein, nachdem er jetzt fertig montiert ist.
Der A-Bock ist beim schweißen und sollte auch bald mal fertig, wenn der Schweißer mal los legt ( baggerbaer leg los).
Freue mich auch Meldungen.
Grüße Joerg
PS: Leider werde ich am Forumstreffen nicht dabei sein können.
So hallo zusammen.
Wie versprochen, habe ich heute mal endlich meine neue Drehbühne in den Bagger eingebaut.
Da ich zuhause keine Maschinen habe, als ne kleine Ständerbohrmaschine, mußte mein Anreißzirkel, der Meßschieber und wegen dem Platz mein Akkuschrauber zur Montage herhalten.
Nachdem ich am Unterwagen den Teilkreis mit dem Zirkel angerissen habe, ist er 6x geteilt worden, gekörnt und dann mit dem Akkuschrauber verbohrt worden.

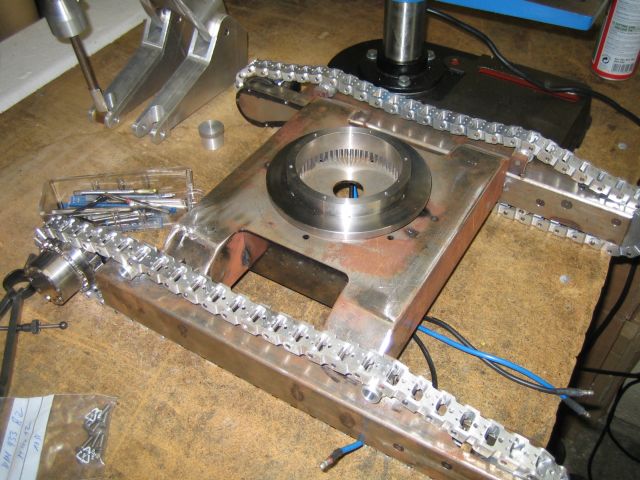

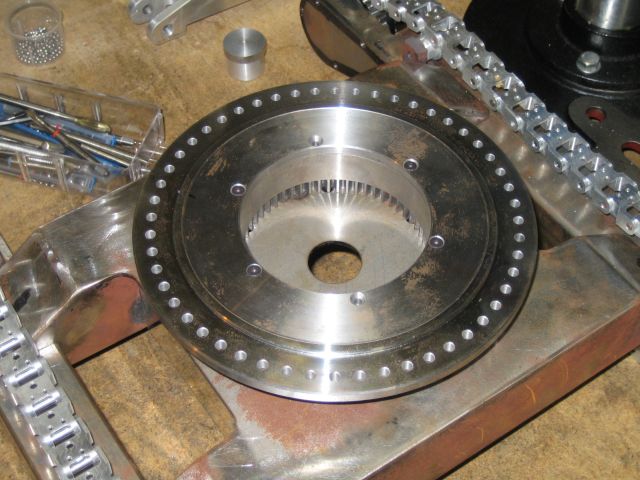

Dann habe ich das Grundteil des Drehbühne aufgeschraubt.

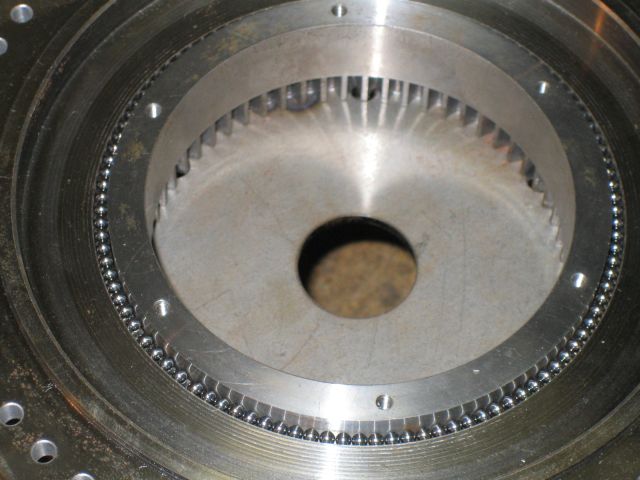

Nachdem das erledigt war, habe ich die Drehbühne weiterzusammengebaut.

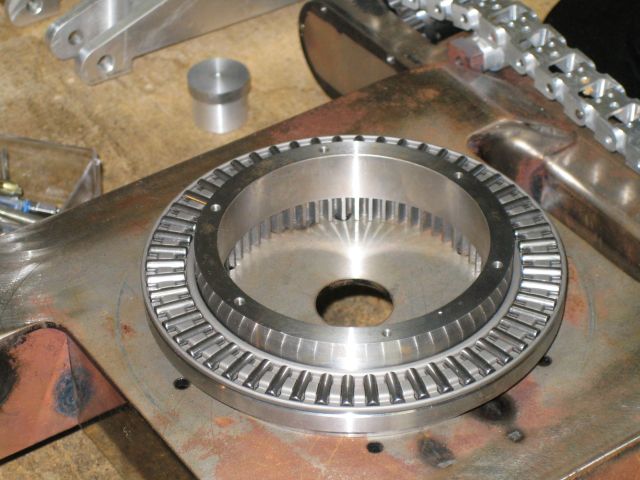

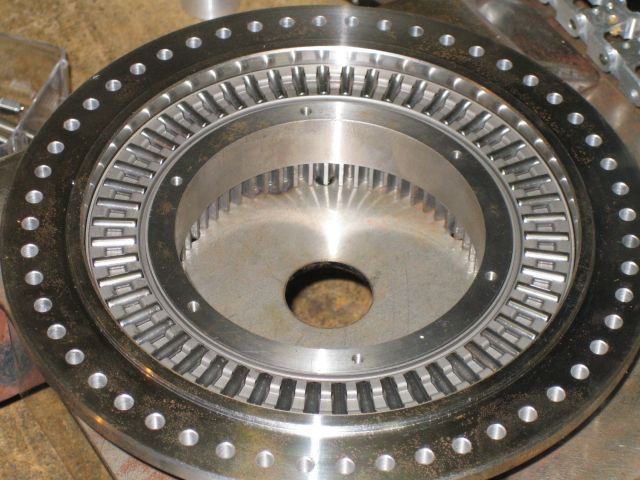

Als erstes kommt das Axialnadellage Nummer1 auf den Grundkörper.
Danach kommt der Aussenring, der später an den Oberwagen geschraubt wird drauf, und dann wird der Zwischenraum mit Kugel aufgefüllt, zwecks der Zentrierung.
Danach kommt Axialnadellager Nr. 2 drüber und dann der Deckel drauf.

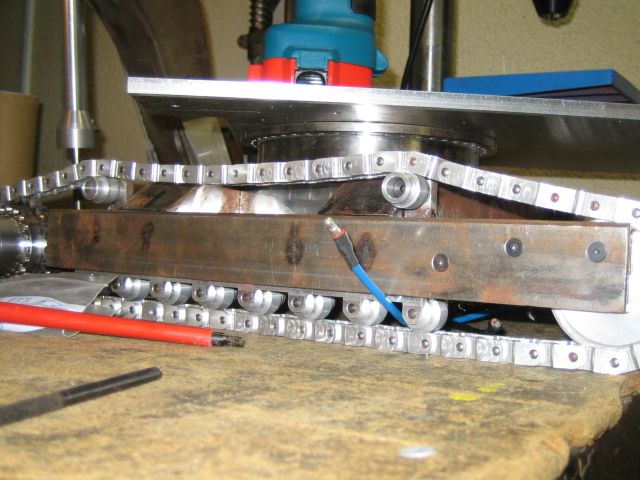

Jetzt wird die Grundplatte vom Oberwagen montiert und fertig ist die Drehbühne.
Sieht erstens saugeil aus, ( super Sache Reinhard) und zweitens ist sie sehr stabil, ohne Spiel und Kippelung.
Läuft sehr weich und der Modul 2 Zahnkranz sollte auch die Stabilität haben und lange zu leben.
Ich dneke der Abstand zwischen Kette und Oberwagen ist, wenn die Kettenpallte montiert sind, auch nicht zu groß, so dass es optisch dann noch zusammen passt.
Jetzt fehlt noch der Einbau des Antriebes und des Schleifringes zur elekt. Übertragung in den Unterwagen.
Diese Teile liegen fertig da ( zumindest der Schleifring ist fertig
), der Antrieb nach unten ist ein Scheibenwischermotor mit Getriebe, weiß nur noch net ob er auch geschickt reinpasst.
Na mal sehen.
Schreibt mal was ihr dazu denkt.
Gruß Baggerbär
Joerg
Wie versprochen, habe ich heute mal endlich meine neue Drehbühne in den Bagger eingebaut.
Da ich zuhause keine Maschinen habe, als ne kleine Ständerbohrmaschine, mußte mein Anreißzirkel, der Meßschieber und wegen dem Platz mein Akkuschrauber zur Montage herhalten.
Nachdem ich am Unterwagen den Teilkreis mit dem Zirkel angerissen habe, ist er 6x geteilt worden, gekörnt und dann mit dem Akkuschrauber verbohrt worden.
Dann habe ich das Grundteil des Drehbühne aufgeschraubt.
Nachdem das erledigt war, habe ich die Drehbühne weiterzusammengebaut.
Als erstes kommt das Axialnadellage Nummer1 auf den Grundkörper.
Danach kommt der Aussenring, der später an den Oberwagen geschraubt wird drauf, und dann wird der Zwischenraum mit Kugel aufgefüllt, zwecks der Zentrierung.
Danach kommt Axialnadellager Nr. 2 drüber und dann der Deckel drauf.
Jetzt wird die Grundplatte vom Oberwagen montiert und fertig ist die Drehbühne.
Sieht erstens saugeil aus, ( super Sache Reinhard) und zweitens ist sie sehr stabil, ohne Spiel und Kippelung.
Läuft sehr weich und der Modul 2 Zahnkranz sollte auch die Stabilität haben und lange zu leben.
Ich dneke der Abstand zwischen Kette und Oberwagen ist, wenn die Kettenpallte montiert sind, auch nicht zu groß, so dass es optisch dann noch zusammen passt.
Jetzt fehlt noch der Einbau des Antriebes und des Schleifringes zur elekt. Übertragung in den Unterwagen.
Diese Teile liegen fertig da ( zumindest der Schleifring ist fertig
), der Antrieb nach unten ist ein Scheibenwischermotor mit Getriebe, weiß nur noch net ob er auch geschickt reinpasst.Na mal sehen.
Schreibt mal was ihr dazu denkt.
Gruß Baggerbär
Joerg
Sieht sehr sauber aus, wie du deinen Bagger aufbaust, da macht das Mitlesen sehr großen Spass
Auf den Aufbau sowie Einbau des Drehantriebes und der elektrischen Drehdurchführung bin ich aber auch schon gespannt.
Diese beiden Komponenten, vorallem der Drehantrieb, sind m.E. für den Betrieb und "saubere" Funktion des Baggers von großer wichtigkeit.
Auf den Aufbau sowie Einbau des Drehantriebes und der elektrischen Drehdurchführung bin ich aber auch schon gespannt.
Diese beiden Komponenten, vorallem der Drehantrieb, sind m.E. für den Betrieb und "saubere" Funktion des Baggers von großer wichtigkeit.
Hallo,
ich hab schon mehrere Drehkränze gesehen, aber das dürfte einer der besten sein. Klasse !
Gruß Stefan
ich hab schon mehrere Drehkränze gesehen, aber das dürfte einer der besten sein. Klasse !Gruß Stefan
